Gratis verzending ADF4350 ADF4351 Module TFT kleur touchscreen STM32 sweep frequentie signaal bron

Free Shipping ADF4350 ADF4351 Module TFT Color Touch Screen STM32 Sweep Frequency Signal Source
  • Verkoper BETTERSHENGSUN SHENGSUN Store
  • Van Prijs US $55.00piece
  • Verkoopprijs US $55.00piece
  • Verzending Geen verzendkosten
  • Je Bespaart US $0.00piece0% off
  • Ratings 5.0 (5)

Bijzonderheden

test14
test44
MerknaamBETTERSHENGSUN
is_aangepastJa

Productomschrijving

een, module kenmerken:
1, ADF4350/ADF4531 module is senior engineer probeert hun best om bouwen, volledige referentie om de officiële versie van de ontwerp; PCB heeft de voordelen van mooie verschijning, redelijke layout en ontwerp, sierlijke materialen;
2, uitgang frequentiebereik: 137 M-4.4G (ADF4350), 35 M-4.4G (ADF4351);
3, voeding: 5 V voeding, kan direct gebruikt USB voeding;

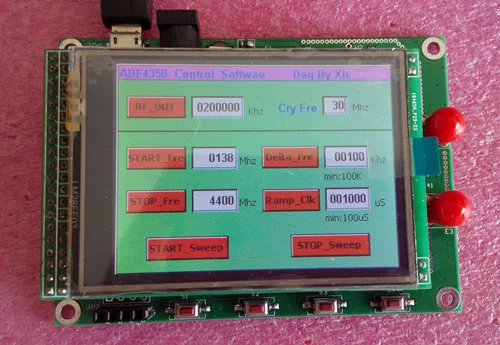

4, kleur display, touchscreen bediening, kan realiseren de frequentie sweep.
5 ontwerp van de officiële module;
toepassing van module:
1, draadloze infrastructuur (TD-SCDMA, WiMAX, W-CDMA, GSM, PCS DCS, DECT)
2, test apparatuur
3, draadloze lokale netwerk (LAN), kabel TV apparatuur
4, klok generatie
Chip inleiding:
ADF4350/ADF4351 gecombineerd met externe loop filter en de gebruik van externe referentie frequentie, kan bereiken een fractionele N of integer N frequentie (PLL) frequentie synthesizer.
ADF4350/ADF4351 heeft een geïntegreerde voltage controlled oscillator (VCO), wiens fundamentele output frequentiebereik 2200 MHz tot 4400 MHz. daarnaast het gebruik van 1/2/4/8/16 frequentieverdeler circuit, de gebruiker kan genereren een lage om MHz RF 35 Mhz/137.5 output frequentie. voor toepassingen die isolatie, de RF uitgang podium kan worden geïmplementeerd als een mute. Mute functie kan worden gecontroleerd door de pin, maar ook via software controle. tegelijkertijd om extra RF uitgang, en kan niet worden uitgeschakeld.
uitgang frequentiebereik: 137.5 MHz tot 4400 MHz
frequentie synthesizer en integer N frequentie synthesizer met fractionele N
VCO met lage fase ruis
programmeerbare 1/2/4/8/16 frequentie output
wortel mean square (RMS) jitter: minder dan 0.4 RMS PS (typische waarde)
voedingsspanning: 3 V naar 3.6 V
logisch compatibiliteit: 1.8 V
programmeerbare dual mode pre frequentieverdeler: 4/5 of 8/9
programmeerbare uitgangsvermogen
RF mute functie
drie draad seriële interface
analoge en digitale lock detectie
snelle lock modus in brede band breedte
Week jump
